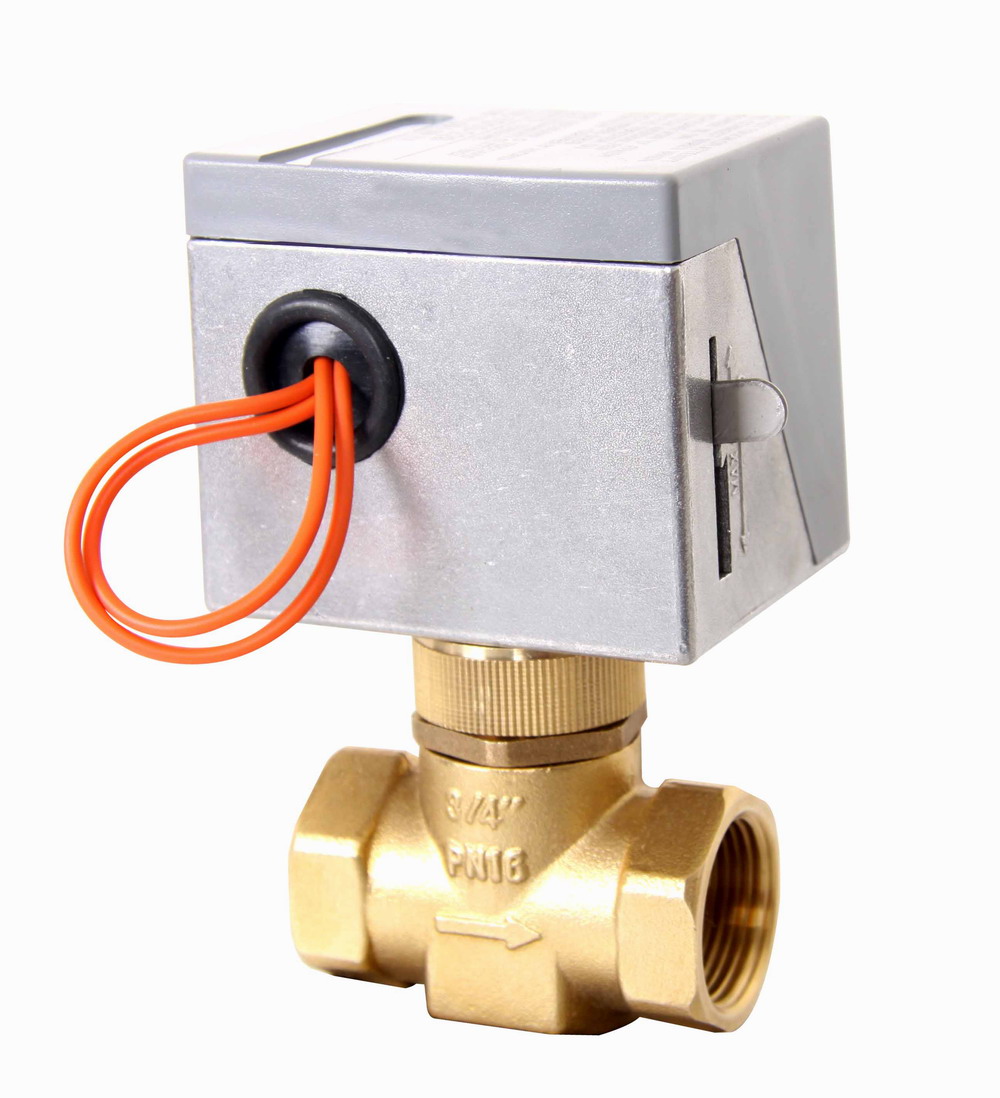

SRV电动二通阀
文章来源：明诺阀门 添加时间：2017-02-02
概述
本电动阀是专供中央空调风机盘管的配套产品，由驱动器与阀体两部分组成，驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。阀体部分采用活塞式结构。电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，再通过风机盘管送风，以实现温度的自动调节。
产品特点
1.用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的
2.驱动器由单项磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作
3..开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。
4..ZYFT系列电动阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。
技术参数
| 产品介绍 | SFD系列电动阀 | SFD1系列电动阀 |
| 材料 | 黄铜阀体,不锈钢基座,铝罩壳 | 黄铜阀体,阀蕊,密封蝶,不锈钢阀杆,弹簧 |
| 可承压力(MPa) | 2.5MPa | |
| 阀体连接 | 标准圆柱管螺纹 | |
| 适用介质 | 冷冻水,热水或低压蒸气 | |
| 适用液体温度 | 2℃-105℃ | |
| 环境温度及湿度 | 0℃-50℃不凝露 | |
| 水流控制方式 | 开关 | |
| 驱动电源 | AC220V(+10%.15%),50Hz功耗≤5W | |
| 电机类别 | 磁滞同步电机,转速500r/min | |
| 全行程时间 | 开6秒,关4秒 | 开8秒,关5秒 |
| 产品型号 | 额定电压 | 功率 | 驱动方式 | 与SRV2000阀门配合动作时间 | 净重 |
| SRA2100-220 | AC220V±10% | 7W |
电向电机驱动 阀门弹簧复位 |
全开时间:通电后约10秒 关闭时间:断电后约5秒 |
0.3Kg |
| SRA2100-110 | AC110V±10% | ||||
| SRA2100-24 | AC24V±10% |
| 产品型号 |
阀门 形式 |
连接 螺纹 |
流量系数 (KV) |
关闭压差 (MPa) |
工作 介质 |
流体 温度 |
环境 温度 |
储存 温度 |
承压 (MPa) |
| SRV2200-15 | 常闭二通阀 | G1/2 | 1.5 | 0.25 |
冷冻/ 热水 |
2～94℃ |
0～60℃ 最大相对 湿度为 不凝露 |
-20～65℃ 最大相对 湿度为 不凝露 |
2.5 |
| SRV2300-15 | 分流三通阀 | G1/2 | 1.5 | 0.25 | |||||
| SRV2200-20 | 常闭二通阀 | G3/4 | 2.5 | 0.10 | |||||
| SRV2300-20 | 分流三通阀 | G3/4 | 2.5 | 0.10 | |||||
| SRV2200-25 | 常闭二通阀 | G1 | 4.8 | 0.06 | |||||
| SRV2300-25 | 分流三通阀 | G1 | 4.8 | 0.06 |
|
||||||||||||||||||||||||||||||||
