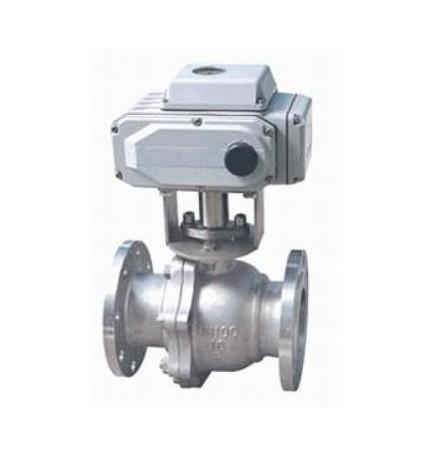

Q941F-16P电动不锈钢球阀
-
Q941F电动不锈钢球阀产品简介：Q941F电动不锈钢球阀密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。产品应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等。 阀体材质：不锈钢304、304L、316、316L等。 工作压力：1.0Mpa-50.0Mpa。 工作温度：-196℃-650℃。
Q941F电动不锈钢球阀产品型号：Q941F-16P、Q941F-16R、Q941F-16RL、Q941F-25P、Q941F-25R、Q941F-25RL、Q941F-40P、Q941F-40R、Q941F-40RL
Q941F不锈钢电动球阀主要性能规范 Capability Criterion
| 型 号 | 公称压力PN(MPa) | 试验压力ps(MPa) | 适用温度(℃) | 适用介质 | ||
| 壳 体 | 密封(液) | 密封(气) | ||||
| Q941F-16C | 1.6 | 2.4 | 1.76 | 0.6 | 聚四氟乙烯 ≤150 增强聚四氟乙烯≤180 金属镶嵌封位聚苯≤200 | 水、油品等 |
| Q941F-25C | 2.5 | 3.75 | 2.75 | |||
| Q941F-40C | 4.0 | 6.0 | 4.4 | |||
| Q941F-16P | 1.6 | 2.4 | 1.76 | 硝酸类 | ||
| Q941F-25P | 2.5 | 3.75 | 2.75 | |||
| Q941F-40P | 4.0 | 6.0 | 4.4 | |||
| Q941F-16R | 1.6 | 2.4 | 1.76 | 醋酸类 | ||
| Q941F-25R | 2.5 | 3.75 | 2.75 | |||
| Q941F-40R | 4.0 | 6.0 | 4.4 | |||
Q941F不锈钢电动球阀主要零件材料
| 零件名称 | 阀体、侧体 | 球体、阀杆 | 填料 | 密封圈 |
| Q941F-16C Q941F-25C Q941F-40C | WCB | 2Cr13 | 聚四氟乙烯或 柔性石墨 | 聚四氟乙烯、增强聚四氟乙烯、对位聚苯 |
| Q941F-16P Q941F-25P Q941F-40P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| Q941F-16R Q941F-25R Q941F-40R | ZG0Cr18Ni12Mo2Ti | 0Cr18Ni12Mo2Ti |
Q941F不锈钢电动球阀主要外型尺寸
|
公称压力DN |
L |
D |
H |
L1 |
D1 |
b |
Z-d1 |
H1 |
|
压力 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
|
1.6/2.5/4.0 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
? |
|
15 |
130/130/140 |
95 |
275 |
157 |
65 |
14/16/16 |
4-14 |
48 |
|
20 |
140/140/150 |
105 |
280 |
157 |
75 |
14/16/16 |
4-14 |
53 |
|
25 |
150/150/165 |
115 |
287 |
157 |
85 |
14/16/16 |
4-14 |
58 |
|
32 |
165/165/180 |
135 |
354 |
208 |
100 |
16/16/18 |
4-18 |
68 |
|
40 |
180/180/200 |
145 |
312 |
208 |
110 |
16/16/18 |
4-18 |
73 |
|
50 |
200/200/220 |
160 |
325 |
208 |
125 |
16/20/20 |
4-18 |
80 |
|
65 |
220/220/250 |
180 |
335 |
256 |
145 |
18/22/22 |
4-18/8-18/8-18 |
90 |
|
80 |
250/250/280 |
195 |
365 |
256 |
160 |
20/22/22 |
8-18 |
98 |
|
100 |
280/280/320 |
215/230/230 |
400 |
256 |
180/190/190 |
20/24/24 |
8-18/8-23/8-23 |
120 |
|
125 |
320/320/360 |
245/270/270 |
420 |
256 |
210/220/220 |
24/28/30 |
8-23/8-25/8-25 |
140 |
|
150 |
360/360/400 |
280/300/300 |
440 |
256 |
240/250/250 |
24/28/30 |
8-23/8-25/8-25 |
167 |
|
200 |
400/400/550 |
335/360/375 |
470 |
256 |
295/310/320 |
26/34/38 |
12-23/12-25/12-30 |
210 |
|
250 |
630 750 |
405 470 |
545 |
380 |
|
|
|
|
|
300 |
750 870 |
460 530 |
580 |
380 |
|
|
|
|
